Épreuvage & séparations couleur
Choisir les pages, les couches couleur et le support, puis suivre leur impression : une expérience de l’épreuvage intégré aux productions en héliogravure et en offset rotatif.
Les outils de la
production éditoriale.
Ces vues de Rey’actif situent les fonctions dans la chaîne éditoriale : produits, images, pages et validation. Elles proviennent d’une démonstration de la plateforme en 2018.
Agrandir l’écran ↗Préparer les sorties du document
Le document reste visible à côté du panneau des sorties PDF et des paramètres proposés dans la plateforme.
Interface réelle Rey’actif · archive de démonstration de 2018.La couleur se construit
couche par couche.

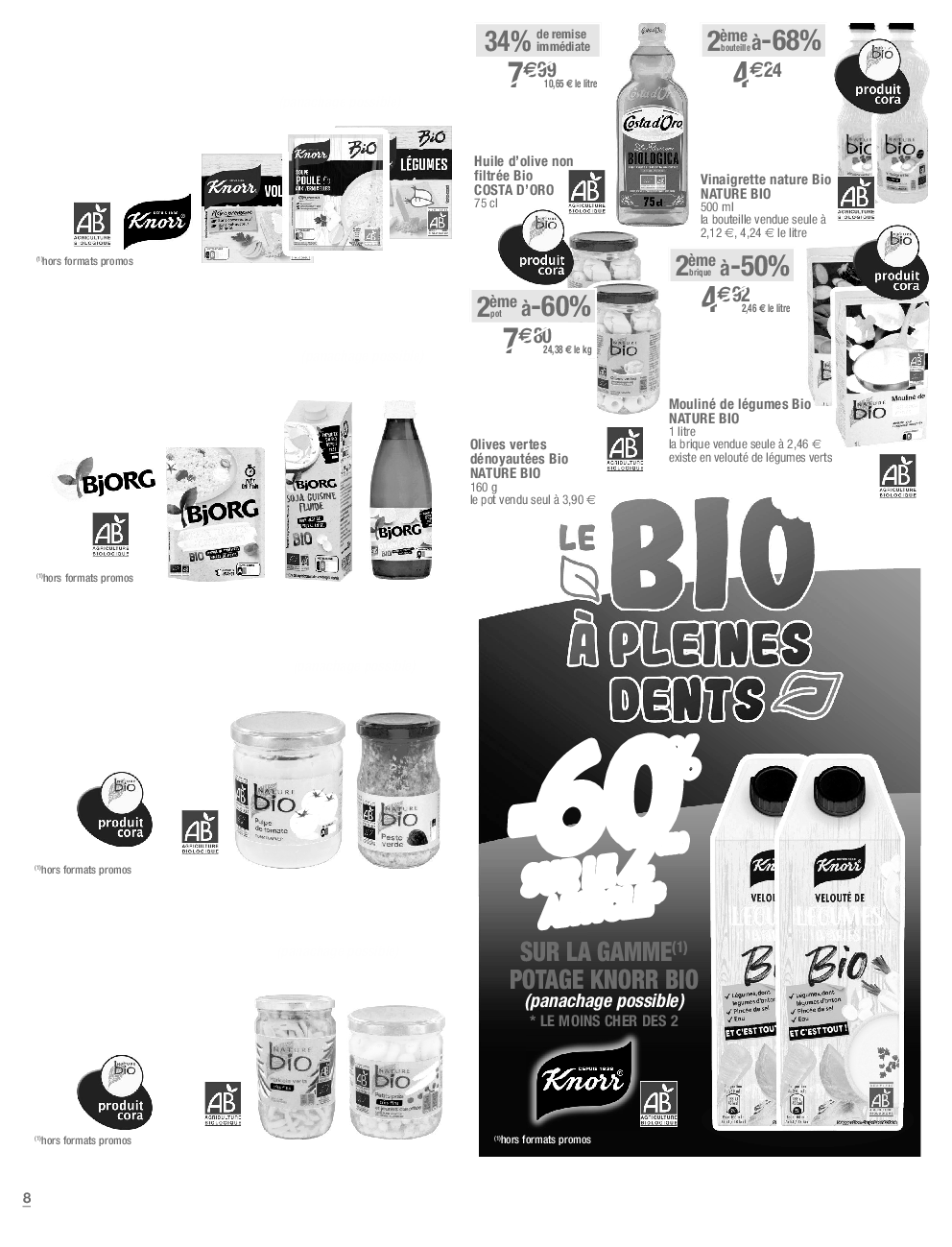

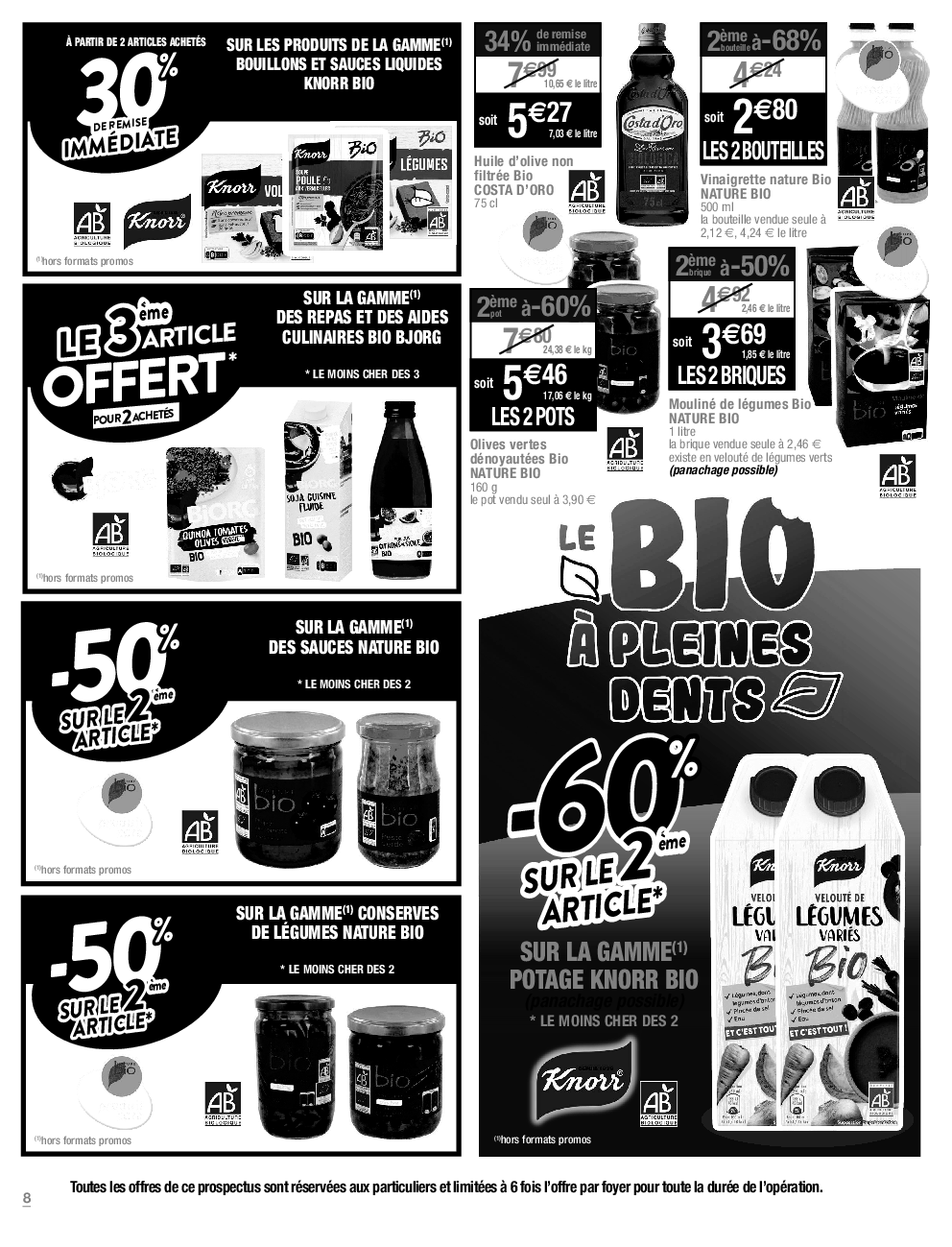

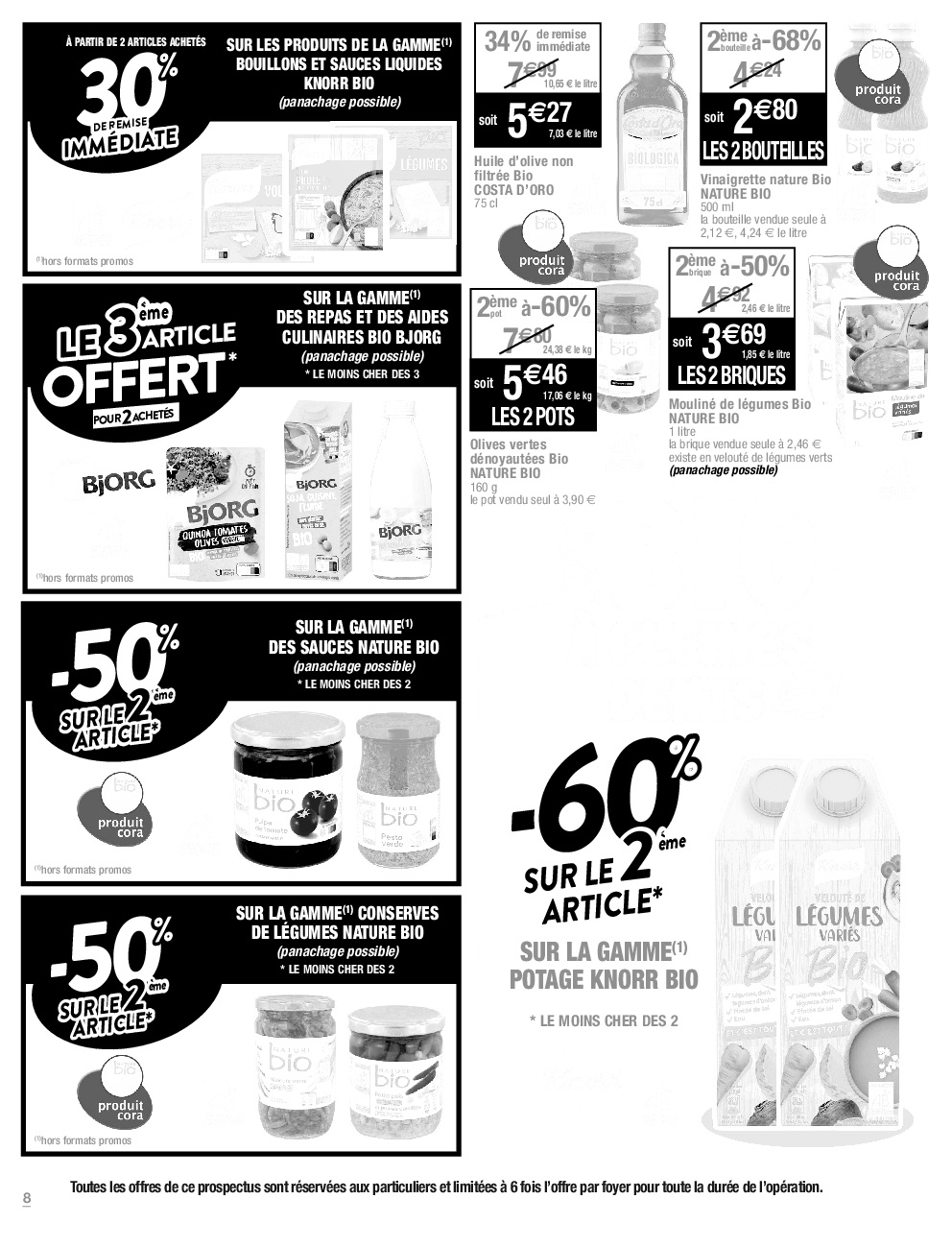

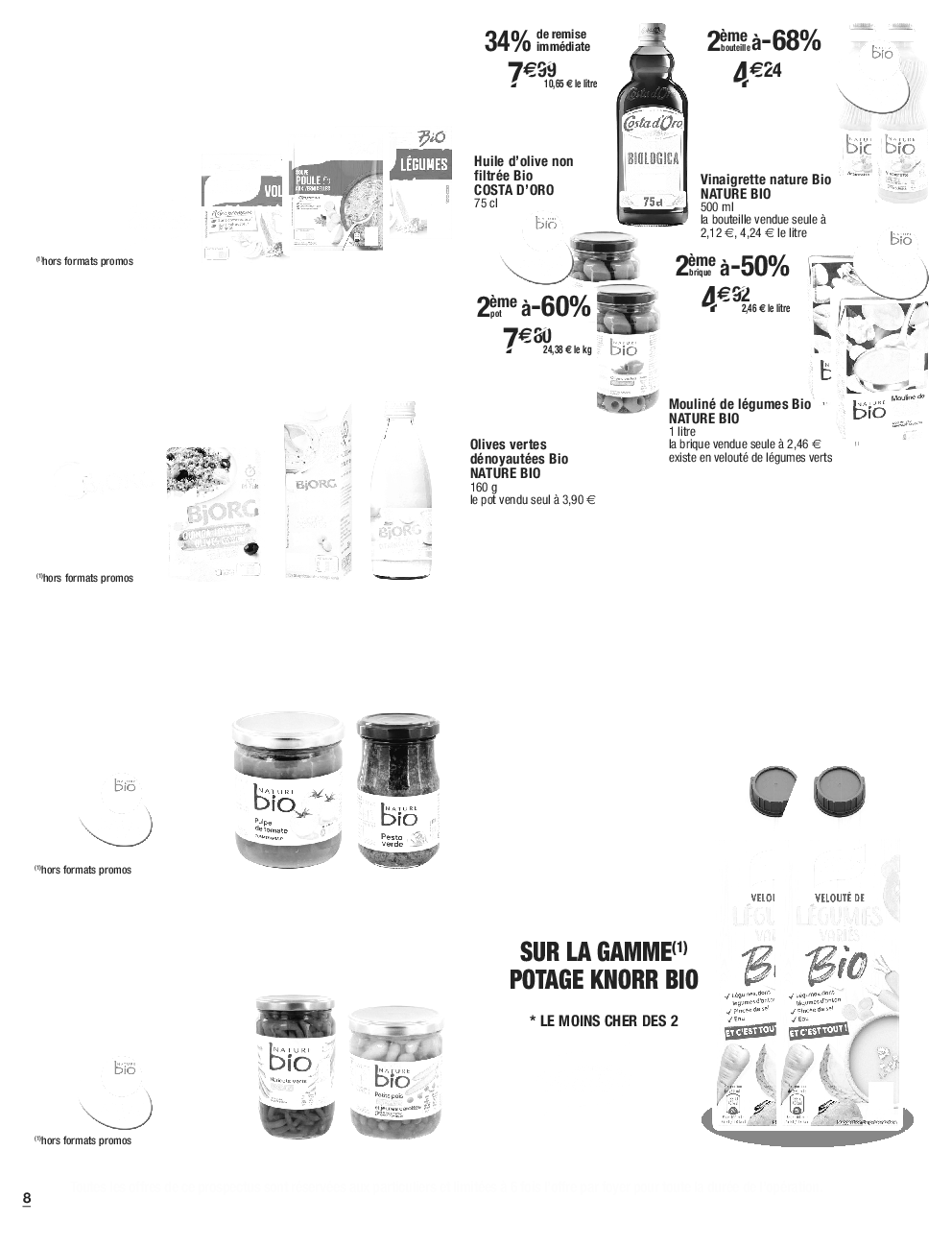

Cette page du catalogue Cora · Bio Maison · 2022 vient d’un PDF de production. Activez les encres pour voir leur contribution à l’image et aux textes.
Ce PDF contient quatre encres CMJN, sans ton direct.
Cyan · Magenta · Jaune · Noir — papier
- Document
- Catalogue Cora · page 8
- Profil de sortie du PDF
- PSO SNP Paper (ECI)
- Calcul
- Séparations extraites du PDF, recomposition et conversion ICC vers l’écran
Aucune encre sélectionnée.
Extrait du catalogue Cora · 2022 · page 8
Aperçu écran · transparence du support simulée.
Du dossier éditorial à la demande d’épreuve
Le service d’épreuvage de Rey’actif permettait de lancer une sortie depuis la plateforme. La demande réunissait les pages du dossier, les séparations souhaitées, le support et l’imprimante. Les paramètres de fabrication rejoignaient ainsi le moteur de production.
Cette organisation s’inscrivait dans la gestion d’édition et de préparation à l’impression de productions à plusieurs millions d’exemplaires. La maîtrise des versions et des paramètres de sortie accompagne cette échelle de diffusion.
Sélectionner les couches à imprimer
Le choix comprenait toutes les couches, la quadri CMJN, les couches CMJ, le noir seul et les couleurs spécifiques ou tons directs. Ces sélections correspondent à des besoins de contrôle distincts. Elles devaient être transmises correctement depuis l’interface jusqu’à la préparation des épreuves.
Le traitement des tons directs demandait aussi d’identifier les séparations réellement présentes dans le PDF. Le nom d’une couleur, sa représentation dans le fichier et l’image de séparation générée font partie de la chaîne à vérifier.
Imprimer sur papier ou sur calque
Le support sélectionné dans Rey’actif déterminait le format et le bac d’impression : A3, A4, 12 × 18 ou calque selon la configuration. Le service gérait donc les choix utilisateur jusqu’à la destination physique de l’épreuve.
Un exemple de production réunit une épreuve CMJN en A3 et une séparation de ton direct sur calque A3 pour la même page. Les deux sorties proviennent du même dossier mais répondent à des demandes distinctes de couche et de support.
Interfaces de la chaîne éditoriale Reymann, dans leur version d’époque. Ces archives illustrent le parcours de Patrice Salib, fondateur de Dtouch, au sein de l’agence.
Agrandir ↗Le document InDesign conserve les éléments communs et les variantes de magasins dans des calques distincts.
Archive Reymann · extrait d’interface · 21/06/2016
Agrandir ↗Le format, la version InDesign, les profils d’entrée et de sortie, les repères d’impression et la reliure sont définis au niveau du support.
Archive Reymann · extrait d’interface · 16/06/2021Comparer les canaux et préserver la source utile
L’outil de contrôle visuel comportait des vues par canal. L’affichage d’une séparation en niveaux de gris permettait aux opérateurs de comparer sa matière entre deux versions, indépendamment de sa teinte de présentation.
La préparation devait aussi distinguer le document d’origine et la version convertie pour l’imprimeur : un PDF déjà converti en quadri ne conserve pas nécessairement les mêmes possibilités de contrôle des tons directs. L’identification de la bonne version et de son espace couleur faisait donc partie des questions de conception.
Distinguer calques du document et couches couleur
La structure du document de mise en page reste essentielle : calque quadri, éléments de repiquage au noir, formes de découpe ou plis doivent être organisés et nommés. Les retours offshore doivent conserver cette structure.
Les couches couleur sélectionnées à l’épreuvage correspondent, elles, aux séparations de sortie. Le support calque est encore un troisième choix : la matière sur laquelle l’épreuve est imprimée. Ces paramètres se complètent dans la préparation de fabrication.
Relier profils, géométrie et impression
Le traitement des épreuves doit prendre en compte le profil du fichier, les dimensions de page, le placement et le format de sortie. Le pilotage de TWIST depuis la plateforme incluait les paramètres du dossier et un retour de progression et de statut.
L’indication du profil ICC sur l’épreuve donnait aux équipes un point de contrôle supplémentaire. Cette continuité entre configuration et document de contrôle évite de séparer le choix couleur de ce qui est effectivement produit.
Vérifier le résultat jusqu’au fichier et à la sortie
Le suivi ne s’arrête pas au lancement d’une commande. La séparation demandée doit être générée, son fichier exister et le résultat rejoindre le bon circuit d’impression. Les journaux de production permettent de suivre chaque étape et de localiser une rupture.
Cette expérience associe connaissance de la fabrication et intégration informatique : les choix exprimés dans une interface doivent rester identifiables dans le traitement, dans les fichiers et dans l’épreuve mise à disposition de l’équipe.
Contrôler les transparences et les effets de conversion
Les interventions de fabrication comprenaient également l’analyse d’artefacts liés à l’aplatissement des transparences et l’adaptation des réglages TWIST pour les pages concernées. Les essais devaient vérifier que la correction conservait le rendu attendu des autres pages.
L’expérience couvre ainsi les séparations et le support d’épreuve, mais aussi la qualité du PDF réellement produit : corrections ICC, paramètres de conversion, fichiers destinés à l’impression et contrôles de non-régression.
Les variantes, les encres et le support ont chacun leur rôle.
Les calques organisent le document. Les séparations isolent les encres. Le papier ou le calque sont les supports physiques de l’épreuve.
Agrandir le schéma ↗- 01Choisir les éléments ↓
Document InDesign
Structure de la publication
Calques • éléments communs - 02Produire le document ↓
Variante éditoriale
Contenu à produire
Magasin • version • édition - 03Analyser les encres ↓
PDF de production
Document à contrôler
Pages • ressources • profils - 04Sélectionner la sortie ↓
Séparations couleur
Encres sélectionnées
Cyan • magenta • jaune • noir - 05Imprimer l’épreuve ↓
Épreuve
Choix de la sortie
CMJN • noir • tons directs - 06
Support physique
Restitution et contrôle
Papier • calque • bacs
Agrandir le schéma ↗Document
Vérifier la variante et les éléments des calques.
Encres
Contrôler les séparations et les tons directs attendus.
Épreuve
Adapter la sélection, le format et le support de sortie.
Les profils ICC rejoignent
les paramètres de sortie.
Une pratique des productions en héliogravure et en offset rotatif, avec des réglages liés au dossier, au support et à l’imprimeur.
